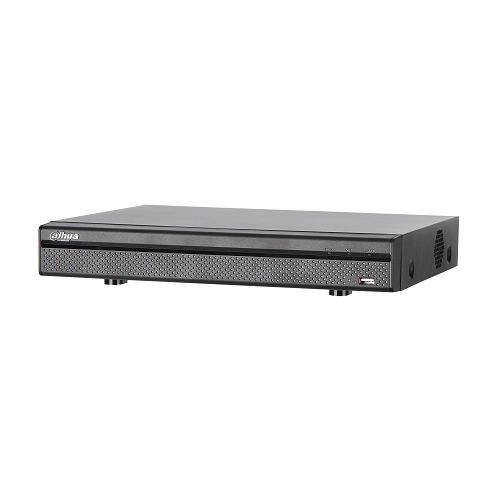

Dahua 1080P Lite Series DVR-XVR5116H-4KL-X
16 Channel Penta-brid 4K Mini 1U Digital Video Recorder
System |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Main Processor | Embedded Processor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating System | Embedded LINUX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video and Audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Analog Camera Input | 8/16 Channel, BNC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HDCVI Camera Input | 4K, 6MP, 5MP, 4MP, 1080P@25/30fps, 720P@50/60fps, 720P@25/30fps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AHD Camera Input | 5MP, 4MP, 3MP, 1080P@25/30, 720P@25/30fps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TVI Camera Input | 5MP, 4MP, 3MP, 1080P@25/30, 720P@25/30fps | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CVBS Camera Input | PAL/NTSC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP Camera Input | 8+4/16+8 Channel, each channel up to 8MP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio In/Out | 1/1, RCA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Two-way Talk | Reuse audio in/out, RCA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Recording |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compression | H.265+/H.265/H.264+/H.264 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 4K, 6MP, 5MP, 4MP, 3MP, 4M-N, 1080P, 720P, 960H, D1, CIF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Record Rate | Main stream: 4K(1~7fps), 6MP(1~10fps), 5MP(1~12fps), 4MP/3MP(1~15fps), 4M-N/1080P/720P/960H/D1/CIF (1~25/30fps)
Sub stream: 960H(1~15fps); D1/CIF(1~25/30fps) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Bit Rate | 32 Kbps–6144 Kbps Per Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Record Mode | Manual, Schedule (General, Continuous), MD (Video detection: Motion Detection, Video Loss, Tampering), Alarm, Stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Record Interval | 1 – 60 min (default: 60 min), Pre-record: 1 s–30 s, Post-record: 10 s–300 s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Compression | G.711A, G.711U, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Sample Rate | 8 KHz, 16 bit Per Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Bit Rate | 64 Kbps Per Channel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Display |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface | 1 HDMI ,1 VGA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | HDMI:3840×2160, 2560×1440, 1920×1080, 1280×1024, 1280×720
VGA: 1920×1080, 1280×1024, 1280×720 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Multi-screen Display | When IP extension mode not enabled:
8CH: 1/4/8/9 16CH: 1/4/8/9/16 When IP extension mode enabled: 8CH: 1/4/8/9/16 16CH: 1/4/8/9/16/25 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OSD | Camera title, Time, Video loss, Camera lock, Motion detection, Recording | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Network |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interface | 1 RJ-45 Port (1000 M) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Network Function | HTTP, HTTPS, TCP/IP, IPv4/IPv6, Wi-Fi, 3G/4G, SNMP, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, IP Filter, PPPoE,DDNS, FTP, Alarm Server, P2P,IP Search (Supports Dahua IP camera, DVR, NVS, etc.) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. User Access | 128 users | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smart Phone | iPhone, iPad, Android | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Interoperability | ONVIF 16.12, CGI Conformant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Detection and Alarm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Trigger Events | Recording, PTZ, Tour, Video Push, Email, FTP, Snapshot, Buzzer and Screen Tips | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Detection | Motion Detection, MD Zones: 396 (22 × 18), Video Loss, Tampering and Diagnosis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Alarm input | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relay Output | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Playback and Backup | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Playback | 8CH: 1/4/9
16CH: 1/4/9/16 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Search Mode | Time /Date, Alarm, MD and Exact Search (accurate to second) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Playback Function | Play, Pause, Stop, Rewind, Fast play, Slow Play, Next File, Previous File, Next Camera, Previous Camera, Full Screen, Repeat, Shuffle, Backup Selection, Digital Zoom | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Backup Mode | USB Device/Network | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Storage |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Internal HDD | 1 SATA Port, up to 10TB capacity | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| eSATA | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Auxiliary Interface | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB | 2 USB Ports (1 USB 2.0 , 1 USB 3.0) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS485 | 1 Port, for PTZ Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS232 | N/A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Electrical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 8CH:DC12V/2A
16CH:DC12V/3A |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption
(Without HDD) |
8CH:<10W
16CH:<20W |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Construction |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dimensions | Mini 1U, 325mm×255mm×55mm (12.8″ x 10″ x 2.2″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Device with PFH101
Rack Mount Tray |
483mmx281mmx56mm (19.0″x11.1″x2.2″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight
(without HDD) |
8CH: 1.2kg (4.2 lb)
16CH: 1.3kg (2.9 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 8CH: 1.9kg (4.2 lb)
16CH: 2.0kg (4.4b) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Desktop installation | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Conditions | -10°C to +55°C (+14°F to +131°F), 10–90% RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Conditions | -20°C to +70°C (-4°F to +158°F), 0–90% RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Third-party Support | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Third-party Support | Dahua, Arecont Vision, AXIS, Bosch, Brickcom, Canon, CP Plus, Dynacolor, Honeywell, Panasonic, Pelco, Samsung, Sanyo, Sony, Videotec, Vivotek, and more | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certifications |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | FCC: Part 15 Subpart B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CE: CE-LVD: EN 60950-1/IEC 60950-1
CE-EMC: EN 61000-3-2, EN 61000-3-3, EN 55032, EN 50130, EN 55024 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UL: UL 60950-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
